ヴァーチャル工場見学(鶴見工場)について

 ヴァーチャルで小学校やおうちでも工場見学していただけるよう、焼却工場の仕組みについてご紹介します。

焼却のしくみと公害対策

 鶴見工場では、ごみ処理にあたり、環境への負荷を少なくするために様々な公害防止装置を導入しています。
ここでは、ごみがどのように処理されるのかを簡単に説明します。
動画リニューアルしました。)
このリンクは別ウィンドウで開きます   (YouTube動画再生されます。)

【概略図】


下の設備名称をクリックすれば、各設備のことがわかります。

    投入扉  6 後燃焼火格子 11 電気集じん器
  ごみピット  7 フライトコンベア 12 排ガス洗浄装置
 3 ごみクレーン  8 灰クレーン 13 ろ過式集じん器
 4 乾燥火格子    灰ピット  14 煙突
 5 主燃焼火格子 10 ボイラー

※写真をクリックすれば、「大きな写真」でご覧いただけます。

投入扉

パッカー車がごみを投入する扉になります。ごみを受け入れる所で、1日500台~600台のパッカー車が入ってきます。

ごみ搬入 動画このリンクは別ウィンドウで開きます (Windows Media形式:14.9MB)

ごみピット

容量は、17,700㎥あります。重さでは4,000tのごみを溜めておく事が出来ます。
25mプール(25m x 10m x 1.5m)約47杯分に相当します。



ごみ掴み 動画このリンクは別ウィンドウで開きます (Windows Media形式:24.7MB)

ごみクレーン

重さは7.4トンあり、ひとつかみ約2.5トン~3トンのごみを掴む事が出来ます。これは、ごみ収集車両が積んでいる量の2台分と同じになります。


ごみ投入 動画このリンクは別ウィンドウで開きます  (Windows Media形式:22.7MB)

焼却炉(乾燥火格子・主燃焼火格子・後燃焼火格子)

焼却炉の中は乾燥火格子主燃火格子後燃火格子3段の階段状になっています。
各火格子の下から温めた空気を送り込めるようになっています。また、中の燃焼ガス温度約850℃~950℃になります。高温燃やすことでダイオキシン発生を抑えにおいえることが出来ます。

ごみ燃焼 動画このリンクは別ウィンドウで開きます (Windows Media形式:7.1MB)

フライトコンベア

燃え尽きたごみ(残さい・灰)を、灰ピットへと運びますは、フライト水槽という水の中を通って冷やし飛散しないようにしています

フライトコンベア 動画このリンクは別ウィンドウで開きます  (YouTube動画再生されます。)

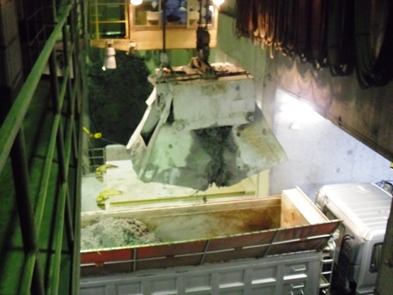

灰クレーン

灰クレーンが、灰を掴み取り、ダンプカーに積み込むところです。

1日に、100t~120tの灰を掴み取り、ダンプカーで埋立地(北港処分地)に運びます。



灰を積み込むところ 動画このリンクは別ウィンドウで開きます (YouTube動画再生されます。)

灰ピット

燃え尽きたごみ(残さい・灰)を溜めて置く場所です。灰になると重さ1/5体積1/20になります。

灰を積み替えるところ 動画このリンクは別ウィンドウで開きます

 (YouTube動画再生されます。)

音声を「ON」にすると、臨場感を感じれます。

10.ボイラー

ボイラーは、焼却炉の上にあり、焼却炉でごみを燃やして出たを利用して、蒸気を作っています。


ボイラーの蒸気を利用した火力発電の仕組み 動画このリンクは別ウィンドウで開きます
(Windows Media形式:3.23MB)

11.電気集じん器

電気集じん器では、燃焼ガス中に含まれる「ばいじん」を取り除きます



電気集じん器の仕組み 動画このリンクは別ウィンドウで開きます  (Windows Media形式:10.7MB)

12.排ガス洗浄装置

排ガス洗浄装置では、高温の排ガス洗浄浄化し、約60℃のきれいな排ガスになります。



排ガス洗浄装置の仕組み 動画このリンクは別ウィンドウで開きます (Windows Media形式:14.2MB)

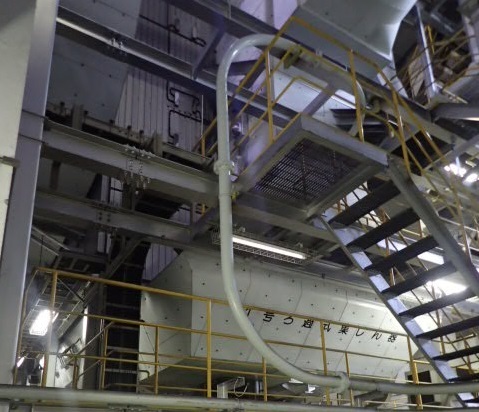

13.ろ過式集じん器

活性炭が吹き込まれ、排ガス中の「ダイオキシン類」を吸着した後、ろ過式集じん器捕集し、きれいになったガスは煙突へ流れます。


ろ過式集じん器の仕組み 動画このリンクは別ウィンドウで開きます (Windows Media形式:9.5MB)

14.煙突

きれいになったガス放出します。

煙突高さ100mで、中にはらせん階段と直径1.95m(先端部は1.45m)のパイプが2本入っています。



煙突からの景色 写真
